BackEnd/ORM(JPA)

다양한 연관관계 매핑

연관관계 매핑시 고려사항 3가지

  • 다중성
    • 다대일 : @ManyToOne
    • 일대다 : @OneToMany
    • 일대일 : @OneToOne
    • 다대다 : @ManyToMany (실무에서 쓰면 안됌 -> 대체 방법 추후에 서술)
  • 단방향, 양방향
    • 테이블
      • 외래 키 하나로 양쪽 조인 가능
      • 사실 방향이라는 개념이 없음
    • 객체
      • 참조용 필드가 있는 쪽으로만 참조 가능
      • 한쪽만 참조하면 단방향
      • 양쪽이 서로 참조하면 양방
  • 연관관계의 주인
    • 테이블은 외래 키 하나로 두 테이블이 연관관계를 맺음
    • 객체 양방향 관계는 A -> B, B -> A 처럼 참조가 2군데
    • 객체 양방향 관계는 참조가 2군데 있음. 둘중 테이블의 외래 키를 관리할 곳을 지정해야함
    • 연관관계의 주인 : 외래 키를 관리하는 참조
    • 주인의 반대편 : 외래 키에 영향을 주지 않음. 단순 조회만 가능



다대일 [ N : 1 ]

더보기

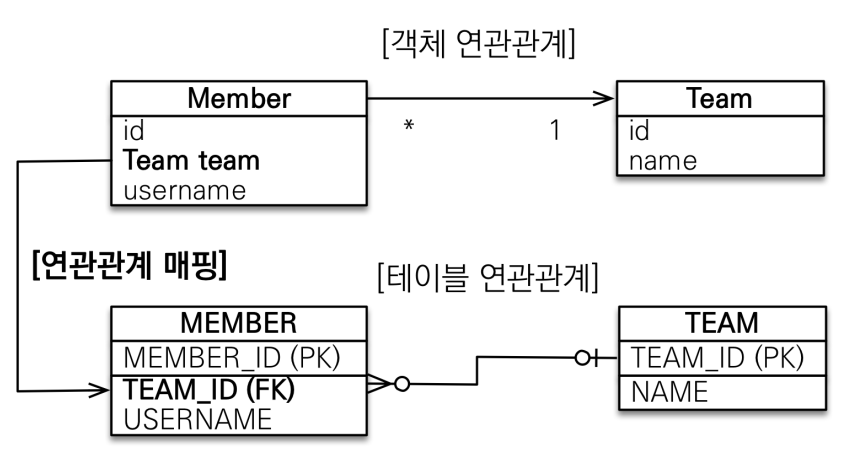

다대일 단방향



  • 가장 많이 사용하는 연관관계
  • 다대일의 반대는 일대다

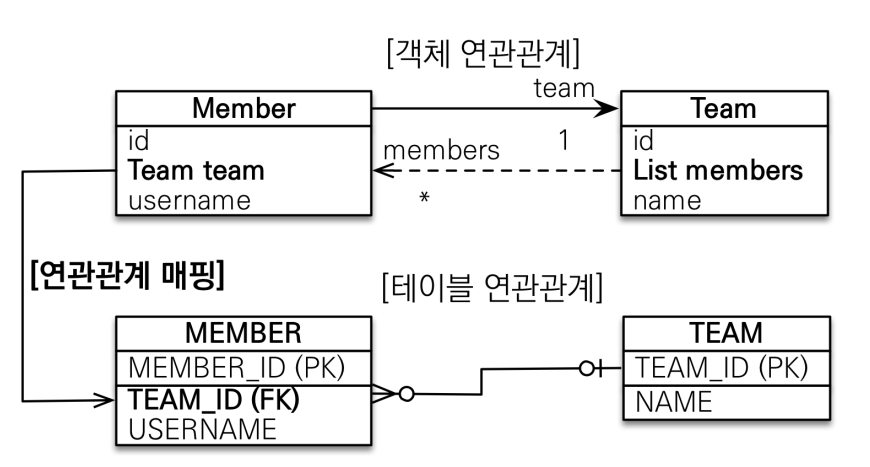

다대일 양방향



다대일 양방향 정리

  • 외래키가 있는 쪽이 연관관계 주인
  • 양쪽을 서로 참조하도록 개발



일대다 [ 1 : N ]

더보기

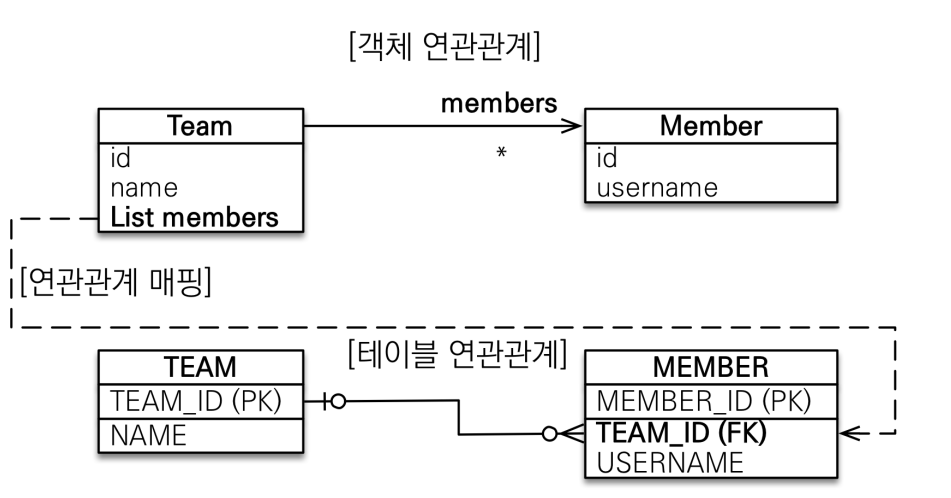

일대다 단방향



일대다 단방향 정리

  • 일대다 단방향은 일대다(1:N)에서 일(1)이 연관관계 주인
  • 테이블 일대다 관계는 항상 다(N) 쪽에 외래 키가 있음
  • 객체와 테이블의 차이 때문에 반대편 테이블의 외래 키를 관리하는 특이한 구조
  • @JoinColumn을 꼭 사용해야 함. 그렇지 않으면 조인 테이블 방식을 사용함 (중간에 테이블을 하나 추가함)
  • 일대다 단방향 매핑의 단점
    • 엔티티가 관리하는 외래 키가 다른 테이블에 있음
    • 연관관계 관리를 위해 추가로 UPDATE SQL 실행
  • 일대다 단방향 매핑보다는 다대일 양방향 매핑을 사용하자

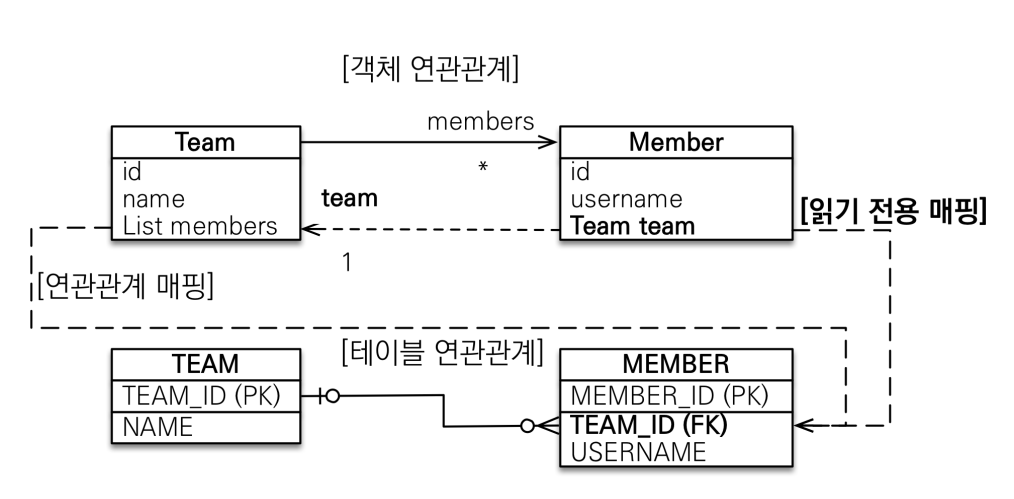

일대다 양방향



일대다 양방향 정리

  • 이런 매핑은 공식적으로 존재 X
  • @JoinColumn(insertable = false, updateable = false)
  • 읽기 전용 필드를 사용해서 양방향 처럼 사용하는 방법
  • 다대일 양방향을 사용하자



일대일 [ 1 : 1 ]

더보기

일대일 관계

  • 일대일 관계는 그 반대도 일대일
  • 주 테이블이나 대상 테이블 중에 외래 키 선택 가능
    • 주 테이블에 외래 키
    • 대상 테이블에 외래 키
  • 외래 키에 데이터베이스 유니크(UNI) 제약조건 추가

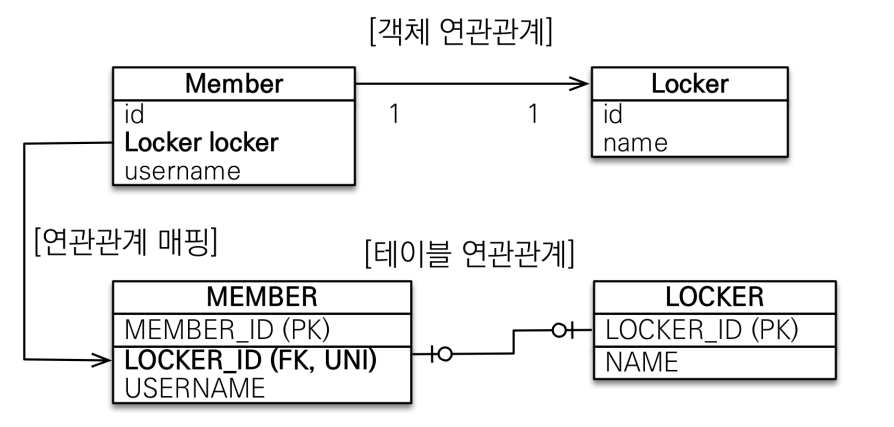

일대일: 주 테이블에 외래 키 단방향



일대일: 주 테이블에 외래 키 단방향 정리

  • 다대일(@ManyToOne) 단방향 매핑과 유사

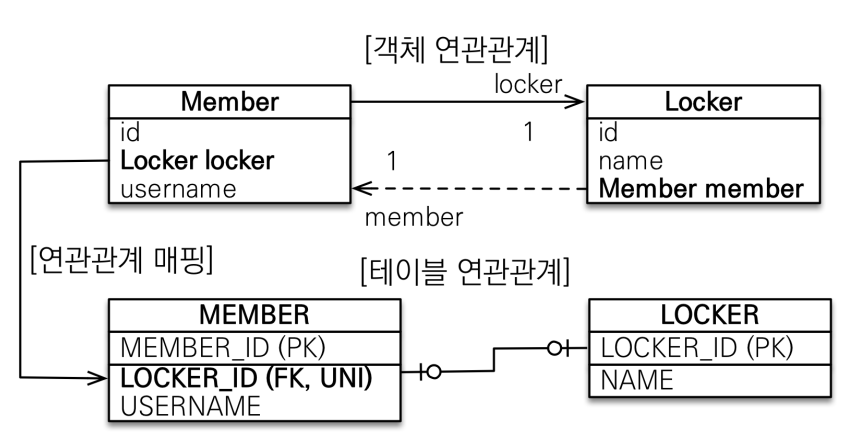

일대일: 주 테이블에 외래 키 양방향



일대일: 주 테이블에 외래 키 양방향 정리

  • 다대일 양방향 매핑 처럼 외래 키가 있는 곳이 연관관계의 주인
  • 반대편은 mappedBy 적용

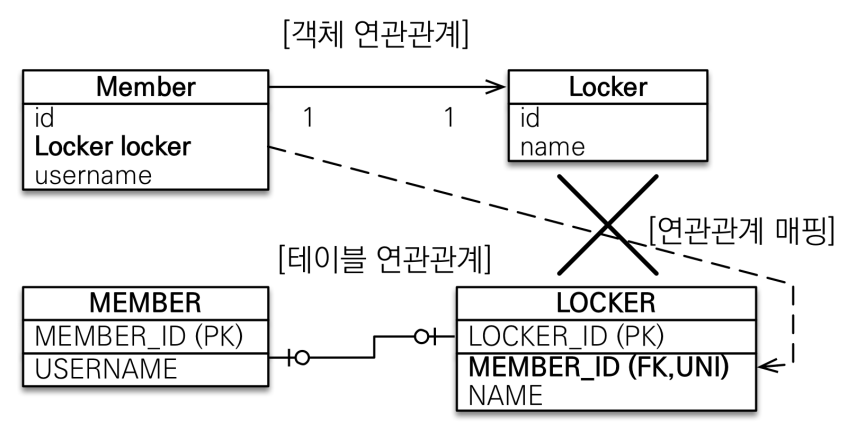

일대일: 대상 테이블에 외래 키 단방향



일대일: 대상 테이블에 외래 키 단방향 정리

  • 단방향 관계는 JPA 지원X
  • 양방향 관계는 지원

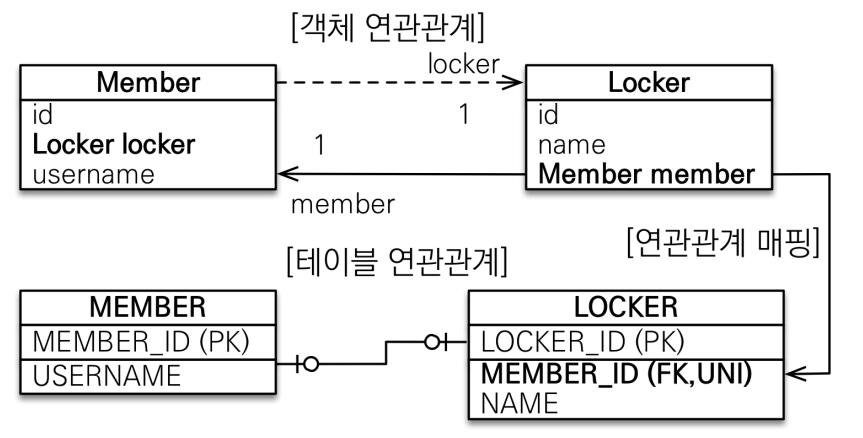

일대일: 대상 테이블에 외래키 양방향



일대일: 대상 테이블에 외래 키 양방향

  • 사실 일대일 주 테이블에 외래 키 양방향과 매핑 방법은 같음



일대일 정리

  • 주 테이블에 외래 키 (많이 Access하는 테이블)
    • 주 객체가 대상 객체의 참조를 가지는 것 처럼 주 테이블에 외래 키를 두고 대상 테이블을 찾음
    • 객체지향 개발자 선호
    • JPA 매핑 편리
    • 장점: 주 테이블만 조회해도 대상 테이블에 데이터가 있는지 확인 가능
    • 단점: 값이 없으면 외래 키에 null 허용
  • 대상 테이블에 외래 키
    • 대상 테이블에 외래 키가 존재
    • 전통적인 데이터베이스 개발자 선호
    • 장점: 주 테이블과 대상 테이블을 일대일에서 일대다 관계로 변경할 때 테이블 구조 유지
    • 단점: 프록시 기능의 한계로 지연 로딩으로 설정해도 항상 즉시 로딩됨(프록시는 뒤에서 설명)
주의
프록시를 사용할 때 외래 키를 직접 관리하지 않는 일대일 관계는 지연 로딩으로 설정해도 즉시 로딩된다.
예를 들어 방금 본 예제에서 Locker.member는 지연 로딩할 수 있지만, Member.locker는 지연 로딩으로 설정해도 즉시 로딩된다. 이는 프록시의 한계 때문에 발생하는 문제인데 프록시 대신에 bytecode instrumentation을 사용하면 해결할 수 있다.
자세한 내용은 다음 URL을 참조
https://devloper.jboss.org/wiki/SomeExplanationsOnLazyLoadingone-to-one





다대다 [ N : M ]

더보기

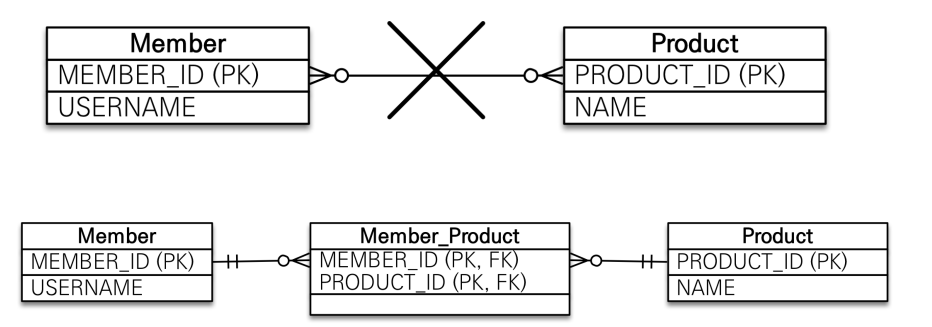

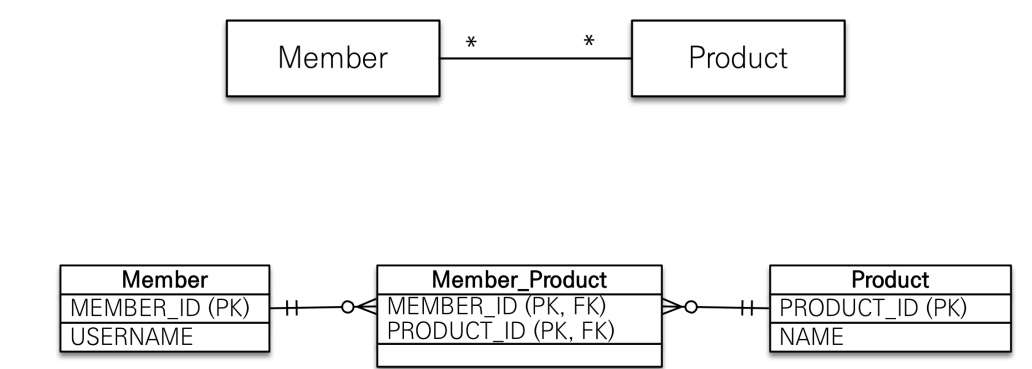

다대다

  • 관계형 데이터베이스는 정규화된 테이블 2개로 다대다 관계를 표현할 수 없음
  • 연결 테이블을 추가해서 일대다, 다디앨 관계로 풀어내야함



다대다

  • 객체는 컬렉션을 사용해서 객체 2개로 다대다 관계 가능

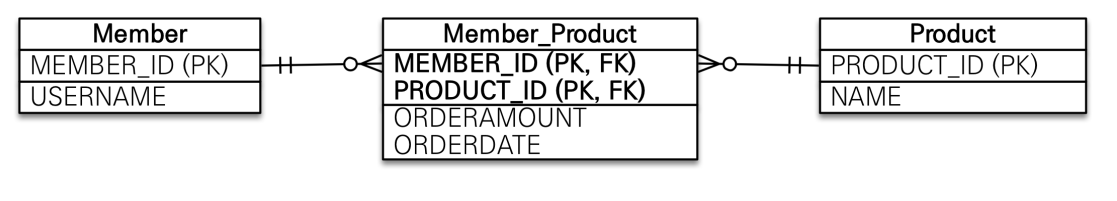

  • member와 product의 ID로 Member_Product Id를 복합키로 만들면 실무 운영 관점에서 변화에 대처하기가 어렵다.
  • 각 ID는 별개로 두고 FK를 추가하는 방식이 변화에 유연하게 대처할 수 있다.



다대다

  • @ManyToMany 사용
  • @JoinTable로 연결 테이블 지정
  • 다대다 매핑: 단방향, 양방향 가능



다대다 매핑의 한계

  • 편리해 보이지만 실무에서 사용X
  • 연결 테이블이 단순히 연결만 하고 끝나지 않음
  • 주문시간, 수량 같은 데이터가 들어올 수 있음

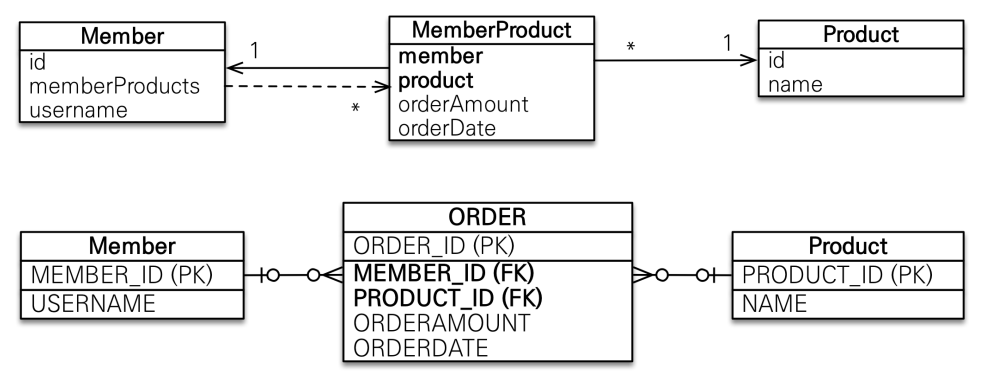

다대다 한계 극복

  • 연결 테이블용 엔티티 추가(연결 테이블을 엔티티로 승격)
  • @ManyToMany -> @OneToMany, @ManyToOne





실전 예제 - 3. 다양한 연관관계 매핑



더보기

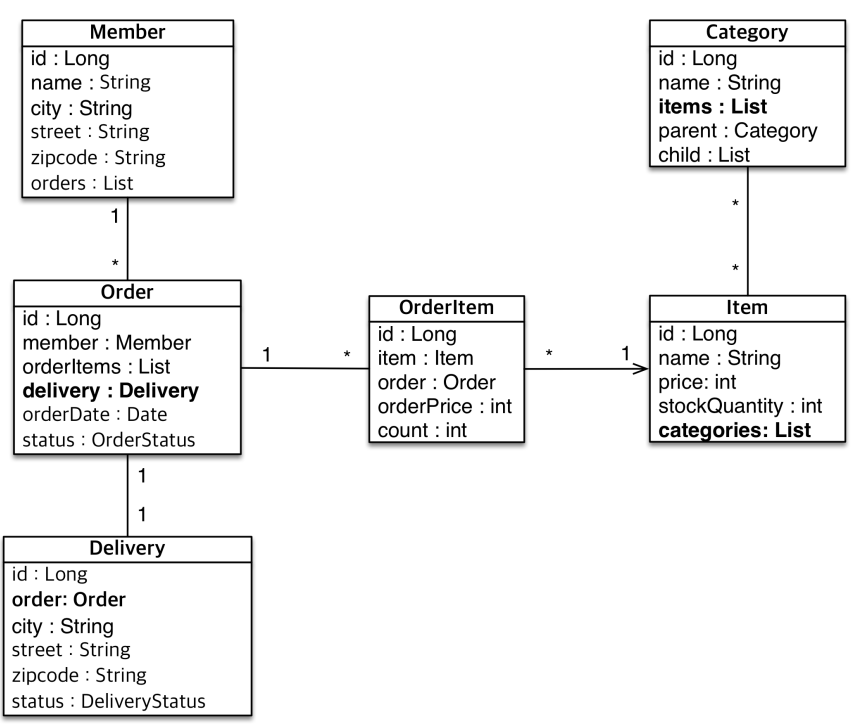

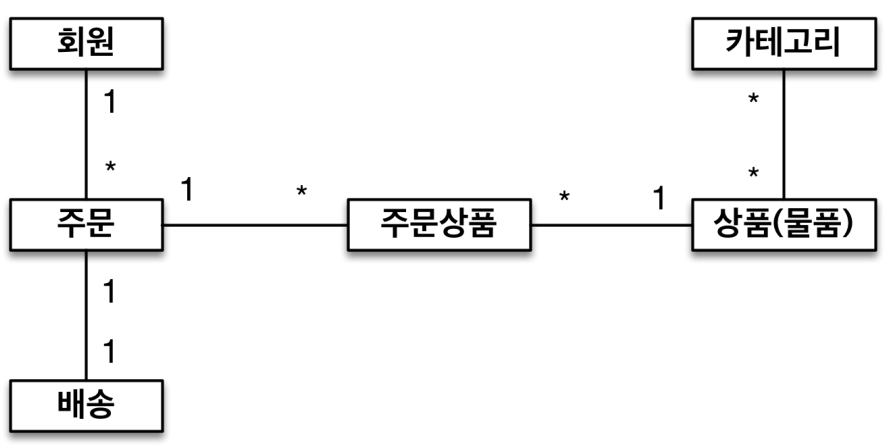

배송, 카테고리 추가 - 엔티티
  • 주문과 배송은 1:1(@OneToOne)
  • 상품과 카테고는 N:M(@ManyToMany)

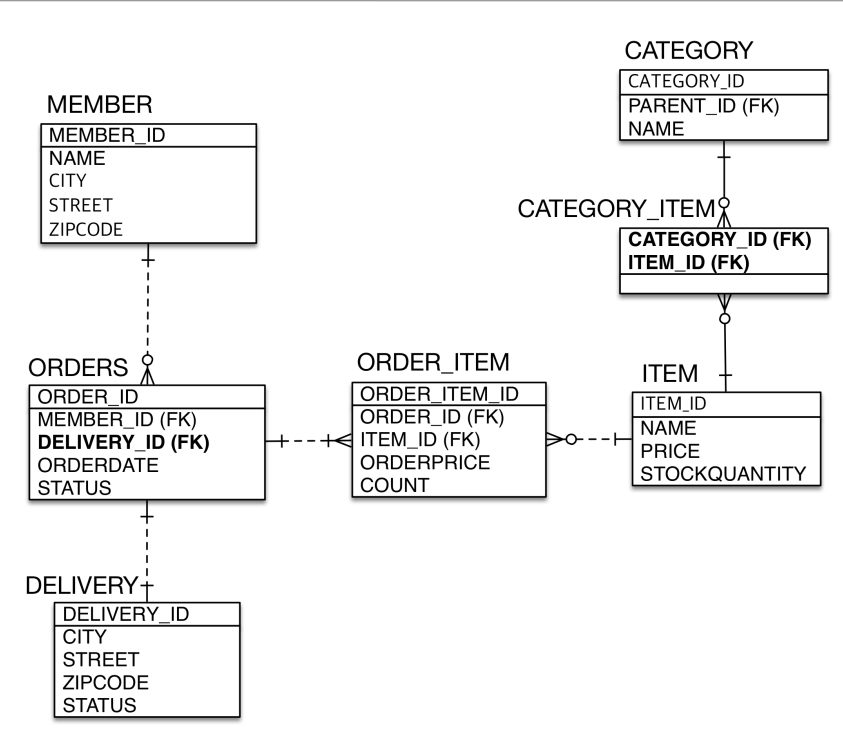

배송, 카테고리 추가 - ERD





배송, 카테고리 추가 - 엔티티 상세

@Entity
public class Category {

    @Id @GeneratedValue
    private Long id;

    private String name;

    @ManyToOne
    @JoinColumn(name = "PARENT_ID")
    private Category parent;    // 부모 형태를 자료형으로 사용하는 필드 (자식 다 부모 1 selfJoin 개념인듯)

    @OneToMany(mappedBy = "parent")
    private List<Category> child = new ArrayList<>();

    @ManyToMany
    @JoinTable(name = "CATEGORY_ITEM", joinColumns = @JoinColumn(name = "CATEGORY_ID"), inverseJoinColumns = @JoinColumn(name = "ITEM_ID"))
    private List<Item> items = new ArrayList<>();

}





N:M 관계는 1:N, N:1로

  • 테이블의 N:M 관계는 중간 테이블을 이용해서 1:N, N:1
  • 실전에서는 중간 테이블이 단순하지 않다.
  • @ManyToMany는 제약: 필드 추가X, 엔티티 테이블 불일치
  • 실전에서는 @ManyToMany 사용X

@JoinColumn

  • 외래 키를 매핑할 때 사용
  •
속성 설명 기본값
name 매핑할 외래 키 이름 필드명 + _ + 참조하는 테이블으 ㅣ기본 키 컬럼명
referenecedColumnName 외래 키가 참조하는 대상 테이블의 컬럼명 참조하는 테이블의 기본 키 컬럼명
foreignKey(DDL) 외래 키 제약조건을 직접 지정할 수 있다.
이 속성은 테이블을 생성할 때만 사용한다.
unique
nullable insertable
updatable
columnDefinition
table		 @Column의 속성과 같다.



@ManyToOne -  주요속성

  • 다대일 관계 매핑
  •
속성 설명 기본값
optional false로 설정하면 연관된 엔티티가 항상 있어야 한다. TRUE
fetch 글로벌 페치 전략을 설정한다. -@ManyToOne=FetchType.EAGER
-@OneToMany=FetchType.LAZY
cascade 영속성 전이 기능을 사용한다.
targetEntity 연관된 엔티티의 타입 정보를 설정한다. 이 기능은 거의 사용하지 않는다. 컬렉션을 사용해도 제네릭으로 타입 정보를 알 수 있다.



@OneToMany - 주요 속성

  • 다대일 관계 매핑
  •
속성 설명 기본값
mappedBy 연관관계의 주인 필드를 선택한다.
fetch 글로벌 페치 전략을 설정한다. -@ManyToOne = FetchType.EAGER
-@OneToMany = FetchType.LAZY
cascade 영속성 전이 기능을 사용한다.
targetEntity 연관된 엔티티의 타입 정보를 설정한다. 이 기능을 거의 사용하지 않는다. 컬렉션을 사용해도 제네릭으로 타입 정보를 알 수 있다.
